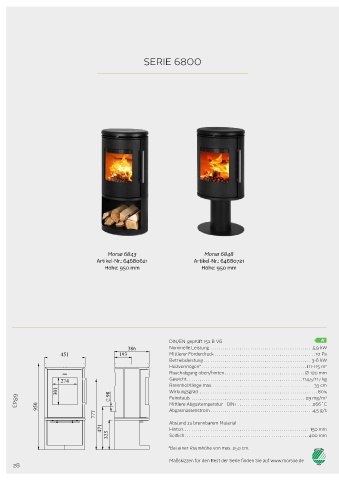

Page 28 - Morsoe

SERIE 6800

Morsø 6843 Morsø 6848
Artikel-Nr.: 64680621 Artikel-Nr.: 64680721
Höhe: 950 mm Höhe: 950 mm

DIN/EN-geprüft 15a B-VG
386 Nominelle Leistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5,9 kW
451 193 Mittlerer Förderdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Pa
Betriebsleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 kW
Heizvermögen* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111-115 m 2
Rauchabgang oben/hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ø 120 mm
274 Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114,5/117 kg
Brennholzlänge max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 cm
301 98 Wirkungsgrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80% 3
R261
Feinstaub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 mg/m
R239
Mittlere Abgastemperatur - DIN+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .266˚C
950 Abgasmassenstrom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,5 g/s
6843
777 R172
Abstand zu brennbarem Material
471 Hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 mm
325 Seitlich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .400 mm

*Bei einer Raumhöhe von max . 250 cm .
ECO-LABEL
Maßskizzen für den Rest der Serie finden Sie auf www .morsoe .de
28 Rev. Title: Revisions Construction: Sign.: 02.06.2015 578007
Date:
RSV
Dim. without indication of margin acc. to ISO Norm No.: 8062 CT9 Målskitse 6843 åben sokkel Released: A3
Date of print: 02-06-2015 Weight kg: Dimension drawing Morsø 6800 Scale: 1:6
Format:

Material:
Itemno.:
Model no.
Drawing no.:
Drawingtype:
6100-233 a
Location of file:
C:\Working\6100 Assembly.SLDASM
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
