4340

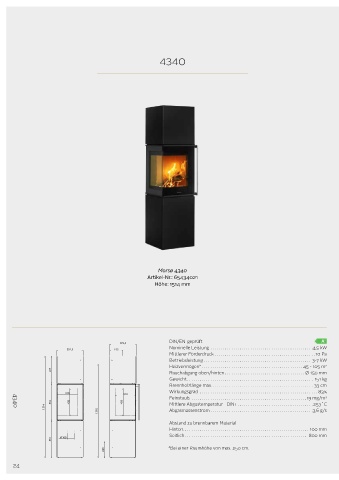

Morsø 4340
Artikel-Nr.: 65434021
Höhe: 1514 mm

DIN/EN-geprüft
392,5 392,5
Nominelle Leistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,5 kW
392,5 392,5 195 195
Mittlerer Förderdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Pa
Betriebsleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7 kW
Heizvermögen* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 - 105 m 2
407 407 Rauchabgang oben/hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ø 150 mm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151 kg
Brennholzlänge max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 cm
R3
Wirkungsgrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83%
R3
310 310 310 310
Feinstaub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 mg/m 3
556 556 408 408 408 408 Mittlere Abgastemperatur - DIN+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .253˚C
1514 1514
1395 1395 Abgasmassenstrom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3,6 g/s
4340
R8 R8 Abstand zu brennbarem Material
Hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 mm

Seitlich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 mm

551 551 100 100
240 240 *Bei einer Raumhöhe von max . 250 cm .
Rev.
Sign.:
24 Rev. Title: Revisions Revisions Construction:Construction: Sign.: Date: Date:
RSV
RSV
Title:
20.05.201620.05.2016
Dim. without indication of margin acc. to DS/ISO 2768-1 mDim. without indication of margin acc. to DS/ISO 2768-1 m Målskitse 4340Målskitse 4340 Released:Released: A3 A3
Date of print: 02-06-2016 Date of print: 02-06-2016 Weight kg:Weight kg: Morsø 4300Morsø 4300 Scale: Scale: 1:8 1:8

Format: Format:
Material: Material:

Itemno.: Itemno.:
Model no.Model no.
Drawingtype:Drawingtype:
Drawing no.:Drawing no.:
4300-05 a4300-05 a
Location of file:Location of file:
U:\udv\Tegninger\4300 Hjørneovn\163b_0000_001_1.sldasmU:\udv\Tegninger\4300 Hjørneovn\163b_0000_001_1.sldasm
This drawing is Morsø Jernstøberi A/S' property and must not be
sold, lended or copied without any written authorization from
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.the company.
