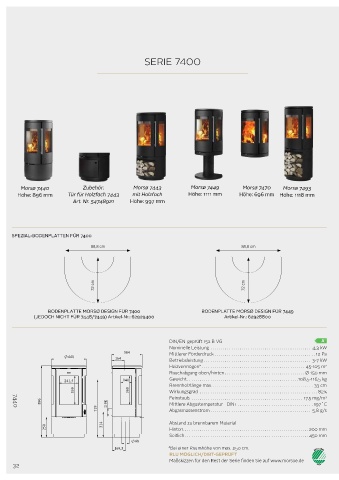

SERIE 7400

Morsø 7440 Zubehör: Morsø 7443 Morsø 7449 Morsø 7470 Morsø 7493
Höhe: 896 mm Tür für Holzfach 7443 mit Holzfach Höhe: 1111 mm Höhe: 696 mm Höhe: 1118 mm
Art. Nr. 54748921 Höhe: 997 mm

SPEZIAL-BODENPLATTEN FÜR 7400 Glasplade til 7900 Glasplade til 7900

88,8 cm 88,8 cm

72 cm 72 cm

BODENPLATTE MORSØ DESIGN FÜR 7400 BODENPLATTE MORSØ DESIGN FÜR 7449
(JEDOCH NICHT FÜR 7448/7449) Artikel-Nr.: 62929400 Artikel-Nr.: 62928800

DIN/EN-geprüft 15a B-VG
Nominelle Leistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,3 kW
384 Mittlerer Förderdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Pa
440 164 Betriebsleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7 kW
Heizvermögen* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45-105 m 2
Rauchabgang oben/hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ø 150 mm
R220
241,5 140 Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108,5-116,5 kg
Brennholzlänge max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 cm
359 360 Wirkungsgrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82%
Feinstaub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17,5 mg/m 3
896 98 Mittlere Abgastemperatur - DIN+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197˚C
719 Abgasmassenstrom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,8 g/s
7440

250 314 Abstand zu brennbarem Material
Hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 mm
Seitlich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 450 mm
98
169,5 *Bei einer Raumhöhe von max . 250 cm . ECO-LABEL
RLU MÖGLICH/DIBT-GEPRÜFT
Maßskizzen für den Rest der Serie finden Sie auf www .morsoe .de
32 578007
b Ændret til 7440 med støbt front. RSV 17.11.2016
Rev. Revisions Sign.: Date:
Title: Construction: LAH 14-10-2015
Målskitse 7440 Released: A2
Date of print: 18-11-2016 Weight kg.: Dimension drawing Dimension drawing 7440 Scale: 1:5
Material:
Format:
Morsø 7400
Itemno.:
Model no.
Drawing no.:
Drawingtype:
7400-110 b
Location of file:
C:\Working\7400 Fuelchamber with casted front.SLDASM
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
