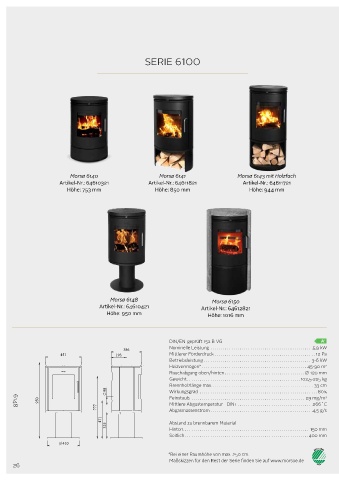

SERIE 6100

Morsø 6140 Morsø 6141 Morsø 6143 mit Holzfach
Artikel-Nr.: 64610321 Artikel-Nr.: 64611821 Artikel-Nr.: 64611721
Höhe: 753 mm Höhe: 850 mm Höhe: 944 mm

Morsø 6148 Morsø 6150
Artikel-Nr.: 64610421 Artikel-Nr.: 64612821
Höhe: 950 mm Höhe: 1016 mm

DIN/EN-geprüft 15a B-VG
386 Nominelle Leistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5,9 kW
451 193 Mittlerer Förderdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Pa
Betriebsleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 kW
Heizvermögen* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45-90 m 2
Rauchabgang oben/hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ø 120 mm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102,5-225 kg
Brennholzlänge max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 cm
98 Wirkungsgrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80%
Feinstaub . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 mg/m 3
950 Mittlere Abgastemperatur - DIN+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .266˚C
777 Abgasmassenstrom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,5 g/s
6148
471 Abstand zu brennbarem Material
325 Hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 mm
Seitlich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .400 mm
410
ECO-LABEL
*Bei einer Raumhöhe von max . 250 cm .
R261 Maßskizzen für den Rest der Serie finden Sie auf www .morsoe .de
26 R239 578007

R172
b Målskitse tilpasset grafikers ønske. KDU 16.05.06
Rev. Revisions Sign.: Date:
Title: Construction: KDU 28.03.06
Material: Målskitse 6148 Released: A2
Date of print: 15-08-2013 Date of print: 15-08-2013 Weight kg.: Assembly Instructions Morsø 6100 Scale: 1:5
Format:
Itemno.:
Model no.
Drawingtype:
Drawing no.:
6100-54 b
Location of file:
C:\UDV\tegninger\6100\6100 Assembly.SLDASM
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
