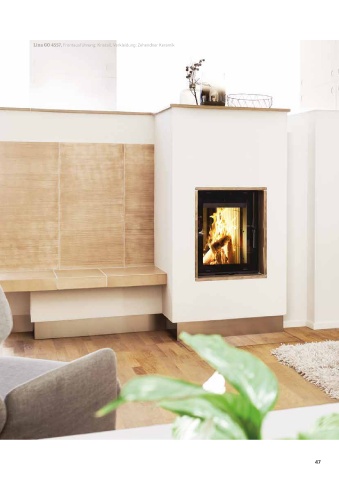

Speichersystem SET 1 Speichersystem SET 2 Lina GO 4557, Frontausführung: Kristall, Verkleidung: Zehendner Keramik

Rauchrohr
Rauchrohr Ø180 mm
Ø180 mm
Rauchrohr
Rauchrohr Ø180 mm
Ø180 mm

845 mm 845 mm

780 mm
260 mm
520 mm
260 mm
Bestandteile: Bestandteile:
• Gewicht: 165 kg • Gewicht: 240 kg
• Zuglänge: 1,7 m • Zuglänge: 2,5 m
• 2x Zugstein • 2x Zugstein
• 2x Bogen mit 2 Revisionen • 1x Bogen
• 2x T-Stück • 3x Bogen mit 2 Revisionen
• 2x Übergang Ø 180 mm • 3x T-Stück
• 1x Bypass • 1x Verschlussdeckel mit Revision
• 1x Systemmörtel 7 kg • 2x Übergang Ø 180 mm
• 1x Faserstreifen • 1x Bypass
• 1x Systemmörtel 7 kg

Speichersystem SET 3 Einzelteile

Rauchrohr
Rauchrohr Ø180 mm
Ø180 mm

845 mm Viertelstein Halbstein Zugstein

1040 mm
260 mm
Bogen 90° mit Bogen 45° Übergang Ø 180 mm
Bestandteile: 2 Revisionen
• Gewicht: 320 kg
• Zuglänge: 3,3 m
• 5x Zugstein
• 1x Bogen
• 3x Bogen mit 2 Revisionen
• 3x T-Stück Zugstein mit T-Stück Bogen 90° 3-Wege-Boden
• 1x Verschlussdeckel mit Revision Revision
• 2x Übergang Ø 180mm
• 1x Bypass
• 1x Systemmörtel 7 kg
• 1x Systemmörtel 7 kg
Verschlussdeckel Revisions- Ausgleich- Zwischen-
mit Revision deckel stein stück
