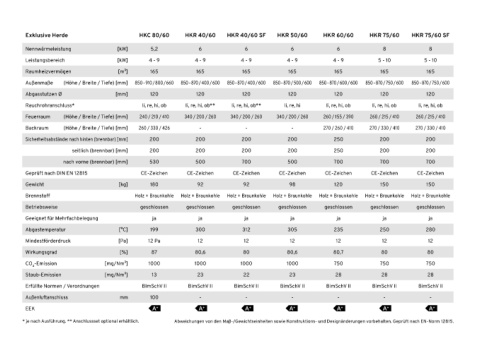

Exklusive Herde HKC 80/60 HKR 40/60 HKR 40/60 SF HKR 50/60 HKR 60/60 HKR 75/60 HKR 75/60 SF
Nennwärmeleistung [kW] 5,2 6 6 6 6 8 8
Leistungsbereich [kW] 4 - 9 4 - 9 4 - 9 4 - 9 4 - 9 5 - 10 5 - 10
Raumheizvermögen [m³] 165 165 165 165 165 165 165
Außenmaße (Höhe / Breite / Tiefe) [mm] 850 - 910 / 800 / 660 850 - 870 / 400 / 600 850 - 870 / 400 / 600 850 - 870 / 500 / 600 850 - 870 / 600 / 600 850 - 870 / 750 / 600 850 - 870 / 750 / 600
Abgasstutzen Ø [mm] 120 120 120 120 120 120 120
Rauchrohranschluss* li, re, hi, ob li, re, hi, ob** li, re, hi, ob** li, re, hi li, re, hi, ob li, re, hi, ob li, re, hi, ob
Feuerraum (Höhe / Breite / Tiefe) [mm] 240 / 210 / 410 340 / 200 / 260 340 / 200 / 260 340 / 200 / 260 260 / 155 / 390 260 / 215 / 410 260 / 215 / 410
Backraum (Höhe / Breite / Tiefe) [mm] 260 / 330 / 426 - - - 270 / 260 / 410 270 / 330 / 410 270 / 330 / 410
Sicherheitsabstände: nach hinten (brennbar) [mm] 200 200 200 200 250 200 200
seitlich (brennbar) [mm] 200 200 200 200 250 200 200
nach vorne (brennbar) [mm] 530 500 700 500 700 700 700
Geprüft nach DIN EN 12815 CE-Zeichen CE-Zeichen CE-Zeichen CE-Zeichen CE-Zeichen CE-Zeichen CE-Zeichen
Gewicht [kg] 180 92 92 98 120 150 150
Brennstoff Holz + Braunkohle Holz + Braunkohle Holz + Braunkohle Holz + Braunkohle Holz + Braunkohle Holz + Braunkohle Holz + Braunkohle
Betriebsweise geschlossen geschlossen geschlossen geschlossen geschlossen geschlossen geschlossen
Geeignet für Mehrfachbelegung ja ja ja ja ja ja ja
Abgastemperatur [°C] 199 300 312 305 235 250 280
Mindestförderdruck [Pa] 12 Pa 12 12 12 12 12 12
Wirkungsgrad [%] 87 80,6 80 80,6 80,7 80 80
CO -Emission [mg/Nm³] 1000 1000 1000 1000 750 750 750
2
Staub-Emission [mg/Nm³] 13 23 22 23 28 28 28
Erfüllte Normen / Verordnungen BImSchV II BimSchV II BimSchV II BimSchV II BimSchV II BimSchV II BimSchV II
Außenluftanschluss mm 100 - - - - - -
EEK A + A + A + A + A + A + A +
* je nach Ausführung. ** Anschlussset optional erhältlich. Abweichungen von den Maß-/Gewichtseinheiten sowie Konstruktions- und Designänderungen vorbehalten. Geprüft nach EN-Norm 12815.
